二極管門電路簡介
門電路：用以實現基本邏輯運算和復合邏輯運算的單元電路稱為門電路(Gate Circuit)或邏輯門(Logic Gate)。門電路是數字集成電路中最基本的邏輯單元。
當門電路的輸入與輸出量之間能滿足與邏輯關系時，則稱這樣的門電路為與門電路。
常用的門電路包括：與門、或門、非門、與非門、或非門、與或非門、異或門等。

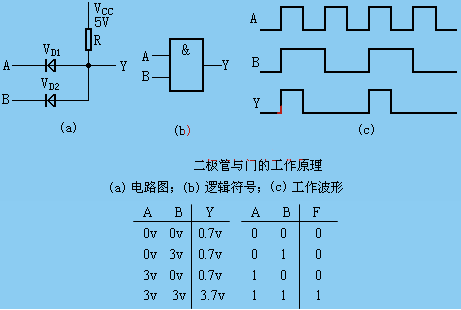

二極管與門電路

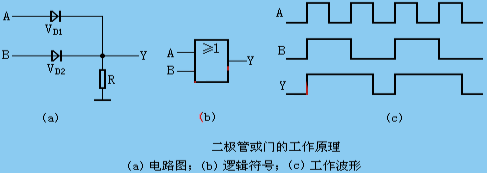

二極管或門電路

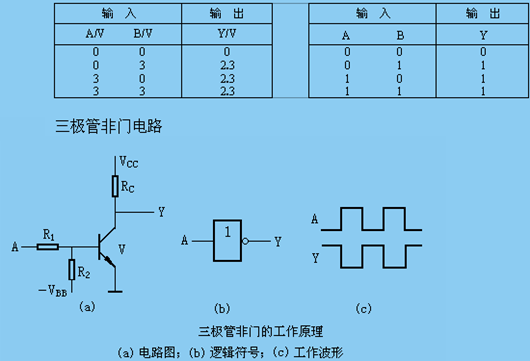

或門輸入和輸出的邏輯電平 或門的真值表

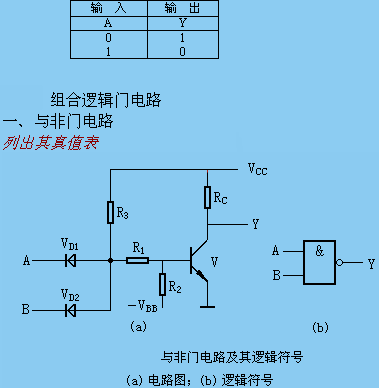

非門的真值表

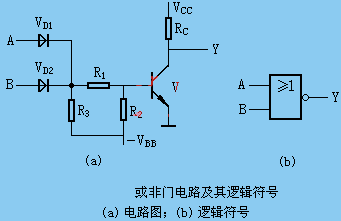

或非門電路
