    BUCK-BOOST負電壓電路圖文解析

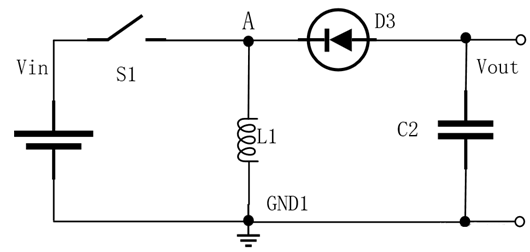

    BUCK-BOOST是一種經典的負電源架構,屬于斬波器的一種,廣泛應用在OLED驅動、音頻等領域,其基本架構見下圖,與BUCK、BOOST一樣,BUCK-BOOST也是由基本的開關、二極管和電感組成。
    BUCK-BOOST

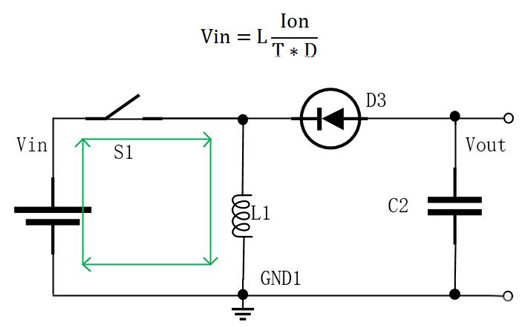

    BUCK-BOOST工作流程也分為開關斷開和導通兩個過程,開關的周期為T,占空比為D,當開關閉合導通時,電源對儲能電感充電:
    BUCK-BOOST

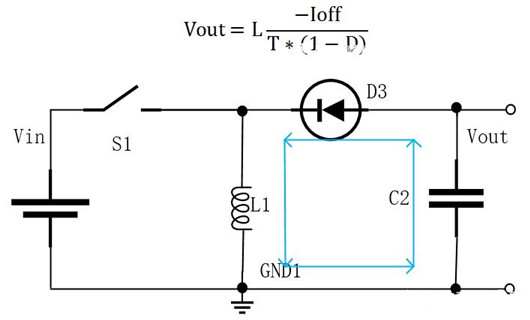

    當開關斷開時,電感通過二極管向負載放電(要注意電流方向).
    BUCK-BOOST

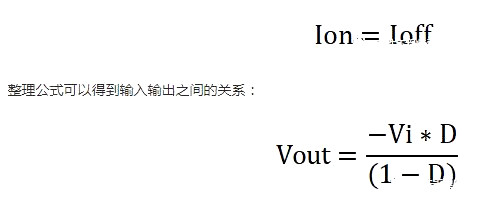

    根據伏秒平衡原理,開關在斷開時和導通時,電感儲存的能量是相等的:
    BUCK-BOOST
    占空比D是小于1的系數,因此0<1-D<1,因此BUCK-BOOST是升降壓型斬波電源:|Vout|>Vin;Vout<0。
